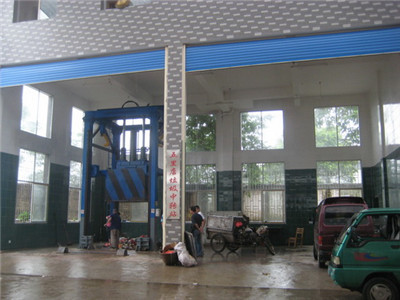

1、工程概況：
觀察圖紙可知需要安裝除臭的區域規格為：12.65mX11.85m，約為150平方。高度為3m。
2、工程設計：
（1）、在除臭車間的上方拉3條長度為12.65米的高壓PE管道，在管道上面安裝噴頭，方向為一左一右（如圖所示），兩噴頭安裝距離為1米一個，一條高壓PE管上共安裝13個噴頭，兩條共需要39個噴頭。
（2）、噴頭選用3010號噴頭。原因：3010號噴頭霧粒在15-50微米之間，噴出的距離在1.5-2.5米之間，寬度為0.5米，流量為4L/H。選這樣的噴頭，霧細不會打濕人衣服，霧化效果好，根據噴頭的特征，是剛好可覆蓋整個區域的。
3、主機選用： 39個噴頭可選用一臺進口功率為1.5KW的中壓噴霧主機。
中壓噴霧機性能參數：
型號：DR-MD150G 電源：AC380V50HZ
功率：1500W 有效使用面積： 0—500平方
本機尺寸：W65cm*H45cm*D75cm 重量：30KG
工作模式：PLC智能控制器 壓力：0-160KG
可帶噴頭：0—100個
4、主要耗材統計：
主機：一臺1.5KW中壓型
噴頭：39個
噴頭底座：39個
PE管道：50米
|
